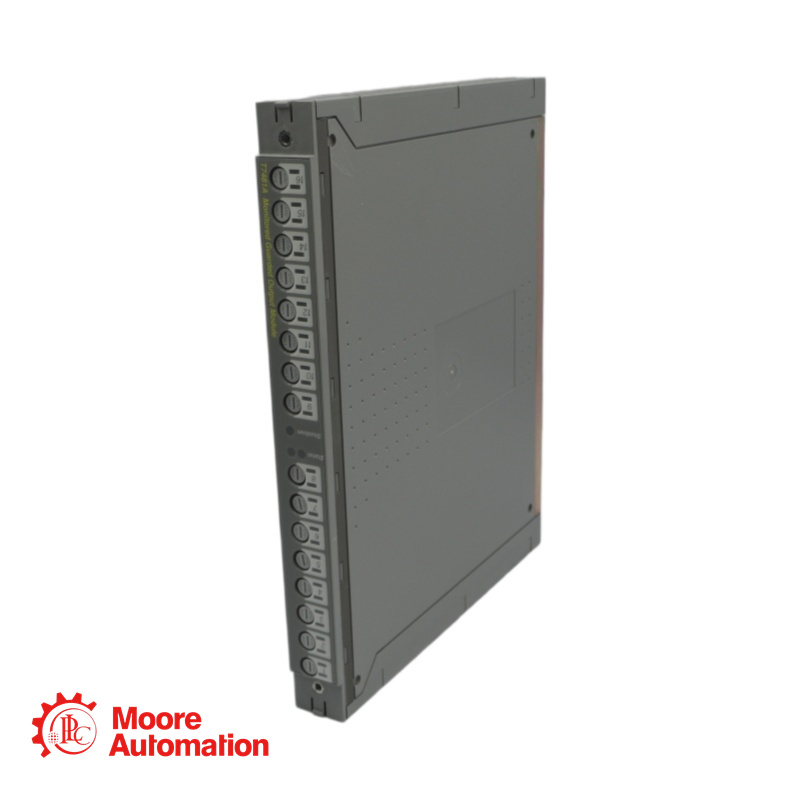

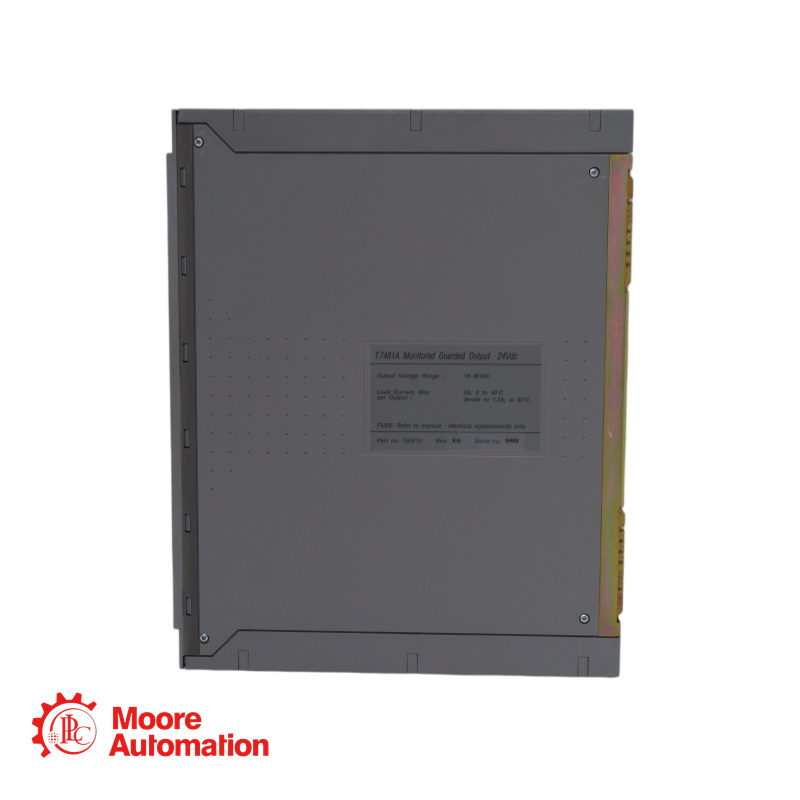

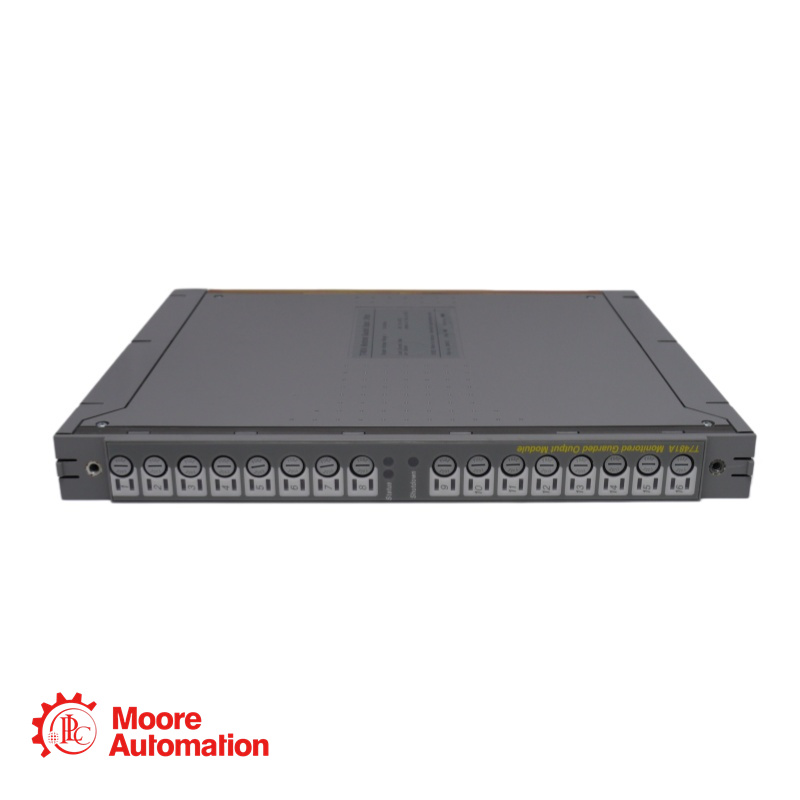

T7481 - Módulo de Saída Protegida Monitorada ICS

Módulo de saída protegida monitorada ICS T7481

Gerente de vendas: Frida

E-mail: vendas5@mooreplc.com

O T7481 é um módulo de saída protegida e monitorada de 24 VCC, projetado para aplicações de saída críticas para a segurança. Ele fornece 16 saídas protegidas (em dois grupos de oito) com monitoramento de linha integrado para circuitos abertos e curtos-circuitos. O módulo apresenta um design de redundância dupla, garantindo que nenhuma falha isolada no módulo possa inadvertidamente energizar uma saída. É substituível a quente e suporta configurações à prova de falhas (módulo único) ou tolerantes a falhas (módulo duplo em paralelo). O módulo possui certificação TÜV para Classe de Risco 5.

Faixa de tensão de alimentação: 18 a 36 VCC
Número de saídas: 16 (dois grupos de 8)
Corrente de carga por ponto (0–40°C): 2 A
Corrente de carga por ponto (a 60°C): 1,5 A (reduzida)
Corrente de carga mínima: 20 mA (5 mA para T7481A)
Queda de tensão no estado ligado: 1,0 V (máx.)
Corrente de fuga no estado desligado (módulo único): 5 mA máx.
Corrente de fuga no estado desligado (módulos duplos): 7,5 mA máx.
Corrente de pico: 3,5 A (incandescente/capacitiva/indutiva)
Isolamento elétrico: 2500 V (campo para lógica)

P: Qual é a corrente de carga mínima para o T7481?
A:T7481: 20 mA
T7481A: 5 mA
Se a carga for menor do que a especificada, a corrente de fuga no estado desligado pode impedir que a carga seja desligada completamente.

P: Posso usar um único T7481 para aplicações críticas de segurança?
A: Sim. Um único módulo proporciona operação à prova de falhas – qualquer falha isolada fará com que a saída seja desligada (desenergizada para interromper o circuito).

P: Como posso obter tolerância a falhas?
A: Conecte dois módulos T7481 em paralelo e configure-os para o Modo Duplo no editor de configuração de E/S. Isso permite que um módulo seja removido/substituído sem interromper o controle de carga.

P: O que acontece se a alimentação do campo não estiver conectada?
A: Todas as saídas do grupo afetado indicarão uma falha de carga/fusível, pois o teste do circuito de saída monitora o fluxo de corrente.
