Módulo de interface T8842 - Triplex ICS

Entre em contato abaixo para obter o melhor preço.
Contato-- Frida
E-mail--vendas5@mooreplc.com
Celular (WhatsApp) -- +86 15359408275

Descrição de T8842

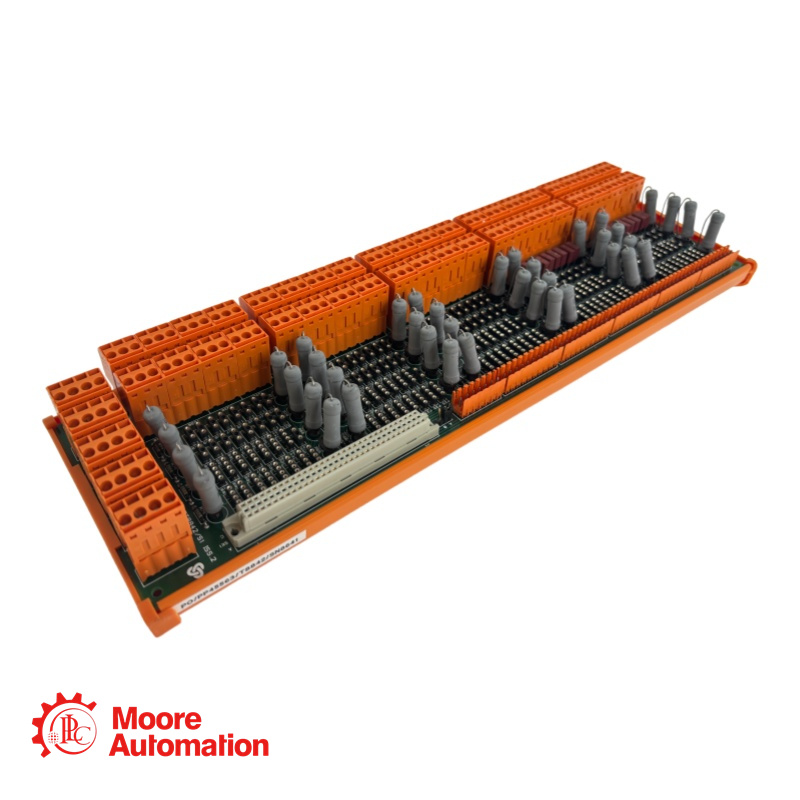

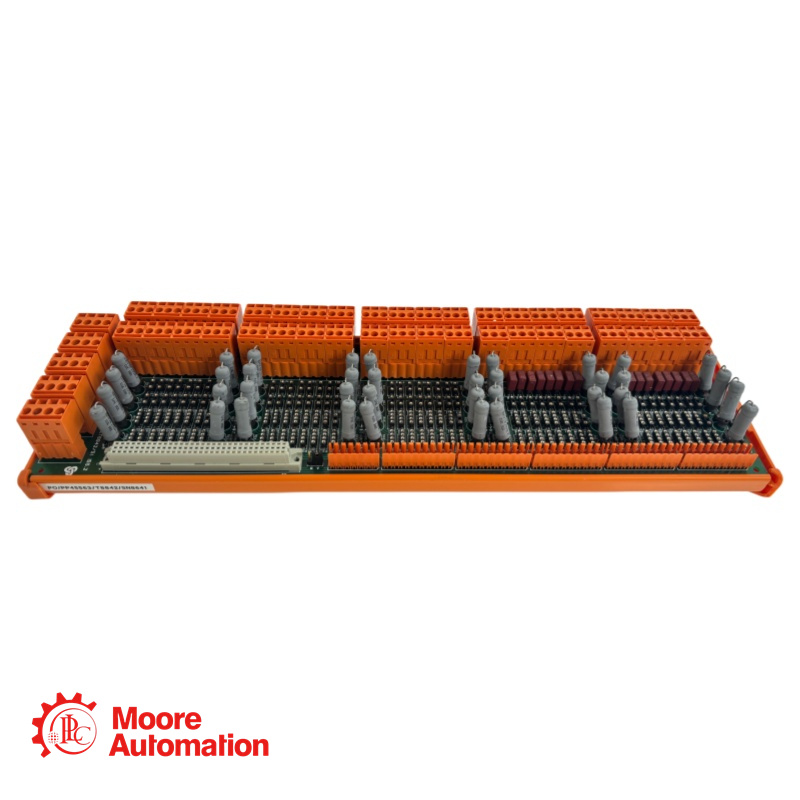

O conjunto de terminação de campo versátil (VFTA) Trusted T8842 é a interface principal entre os dispositivos de campo para detecção/supressão de incêndio e gás e o módulo de interface de zona Trusted TMR T8448. Ele possui 40 canais configuráveis ​​individualmente, organizados em cinco grupos de alimentação de oito canais. Cada canal suporta uma variedade de sinais de entrada analógicos ou digitais e saídas digitais de até 40 V CC, e é protegido por um fusível de alimentação de campo de 315 mA e um fusível de sinal de entrada de 50 mA. O conjunto aceita duas fontes de alimentação de 24 V CC por grupo e foi projetado para montagem em trilhos DIN padrão TS32 ou TS35.

Parâmetro

Faixa de tensão (alimentação de campo): 18 a 28 V CC
Corrente máxima (alimentação de campo): 2,52 A por grupo de potência
Corrente operacional recomendada: 220 mA por canal
Consumo de energia (alimentação em campo): 9 W no máximo
Faixa de entrada de sinal: 0-20mA
Descarga eletrostática (ESD) por ar: 15 kV
Descarga por contato: 8 kV
Campos irradiados: 10 V/m, 27 MHz a 500 MHz
Transientes e rajadas: 2 kV, 2,5 kHz durante 60 segundos

Perguntas frequentes

Qual a finalidade do fusível de 50mA em cada canal de entrada?
A: O fusível de 50 mA é especificamente colocado em série com o caminho do sinal de entrada (0-20 mA) para limitar a corrente que flui através do resistor de detecção de precisão de 250 Ω. Isso protege o resistor e os componentes eletrônicos de entrada subsequentes contra possíveis danos caso um dispositivo de campo falhe ou uma falha na fiação cause corrente excessiva. A tensão desenvolvida neste resistor de 250 Ω é o que o módulo T8448 mede para determinar o status do dispositivo de campo.

Como as duas fontes de alimentação de 24V CC estão configuradas dentro do VFTA?
A: Cada um dos cinco grupos de alimentação recebe duas alimentações independentes de 24 V CC. Essas duas alimentações são combinadas por meio de diodos no VFTA, proporcionando redundância de alimentação. Se uma das alimentações de 24 V falhar, a outra continuará alimentando todos os oito canais desse grupo sem interrupção. Essa "combinação" por diodos garante alta disponibilidade para funções críticas de segurança contra incêndio e gás.

Que tipos de dispositivos de campo são compatíveis com o T8842?
A: O T8842 é especificamente descrito como adequado tanto para dispositivos de campo de 3 fios que "absorvem" corrente quanto para aqueles que "fornecem" corrente. Essa versatilidade permite a interface com uma ampla gama de detectores e atuadores usados ​​em sistemas de detecção de incêndio e gás, incluindo aqueles que exigem que o VFTA forneça energia e aqueles que geram seu próprio sinal de saída. A configuração é gerenciada por canal.
