TC-205-01 ICS Triplex - Cabo de Slot Complementar de E/S

TC-205-01 Cabo de alimentação do ventilador

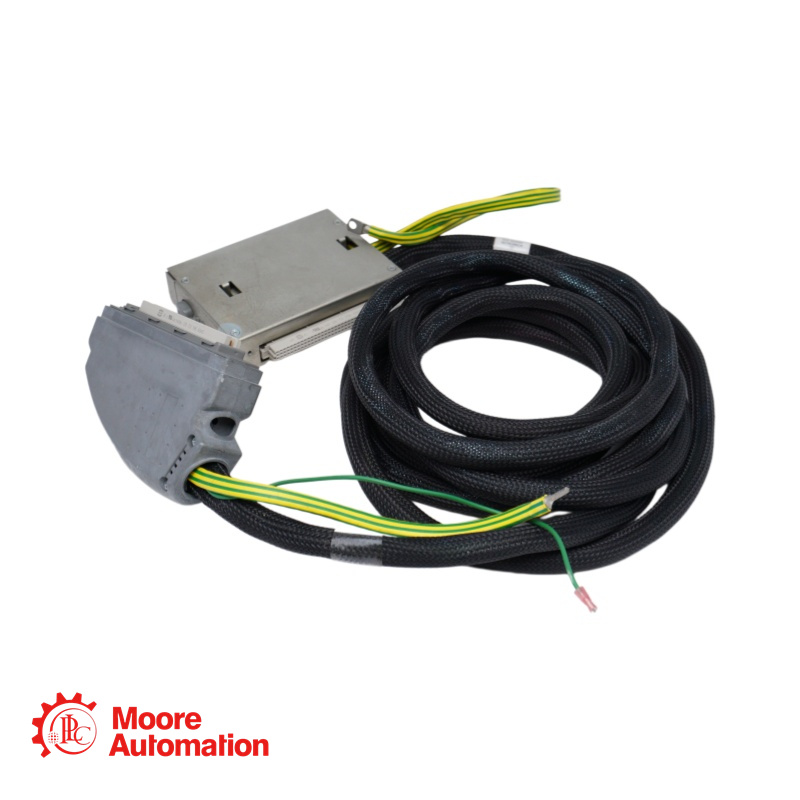

Cabo de saída digital ou analógica pré-montado de 24 Vdc/120 Vdc para conectar um módulo de saída Trusted TMR a um conjunto de terminação de campo (FTA) interno. Disponível com revestimento LSZH (-02) ou certificado pela UL (-03), com comprimentos personalizados especificados em incrementos de 0,5 m.

TC-205-01 Especificações

Tipo de cabo: Slot de conexão de E/S, tipo TC-205
Função: Conexão de saída de 40 canais de um módulo Trusted para um FTA interno.
Ambiente de aplicação: Somente para uso interno. Terminado no mesmo gabinete ou em um gabinete adjacente.
Compatibilidade de tensão: Projetado para módulos de saída digital ou analógica de 24 Vdc e 120 Vdc.
Configuração física: Três cabos multicondutores agrupados (Sinal, Retorno de alimentação de campo, Alimentação de campo).
Conectores (lado do chassi): 2 conectores tipo 'C' de 96 vias em uma caixa de largura dupla.
Conectores (extremidade FTA): 1 x conector tipo 'R' de 96 vias, 1 x conector BLZF de 5 vias, 1 x plugue AMP de 6 vias.
Decapagem do cabo: 1,5 m com a casca removida em ambas as extremidades, envolto em revestimento de nylon Rilgain.

TC-205-01 Perguntas frequentes

P: Qual é a função dos cabos adicionais no conjunto TC-205?
A: Ao contrário dos cabos de entrada simples, o TC-205 utiliza três cabos multicondutores. O cabo principal transporta 40 canais de sinais de saída para o FTA. O cabo 2 (com um conector BLZF de 5 vias) gerencia o caminho de retorno da alimentação de campo, enquanto o cabo 3 (com um conector AMP de 6 vias) fornece energia de uma unidade T8290 ou T8297 para o campo. A fiação de referência de 0 V adequada é essencial para que o módulo meça com precisão sua tensão de saída.

P: Posso usar este cabo se o receptor FTA estiver em um compartimento de gabinete diferente?
R: Não. O TC-205 é definido como um cabo interno, projetado para conexões dentro do mesmo gabinete ou em gabinetes adjacentes. Se o FTA estiver em um gabinete separado e remoto, você deve usar o cabo TC-207 (Externo), que possui recursos de proteção adicionais para roteamento entre gabinetes.

P: O que acontece se eu precisar de um cabo com mais de 15 metros de comprimento?
A: Embora comprimentos superiores a 15 m possam ser fabricados sob encomenda, não é recomendável. Exceder essa distância máxima recomendada pode causar problemas como queda de tensão significativa, desalinhamento de sinal, aumento da interferência e ruído elétrico, o que pode comprometer a confiabilidade do sistema de segurança.
