Descrição - Módulo da CPU

UR 9UH

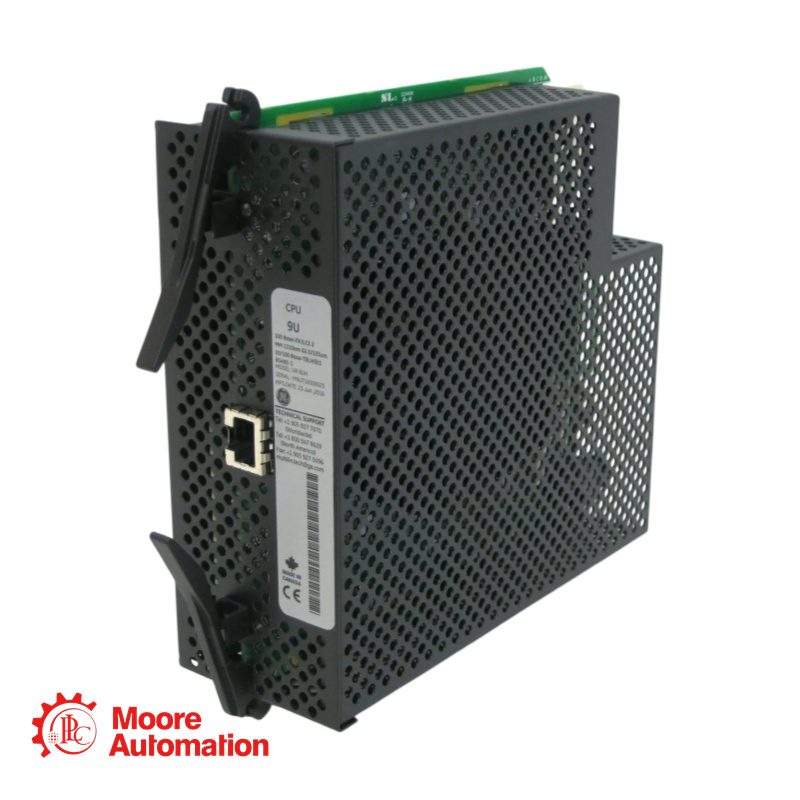

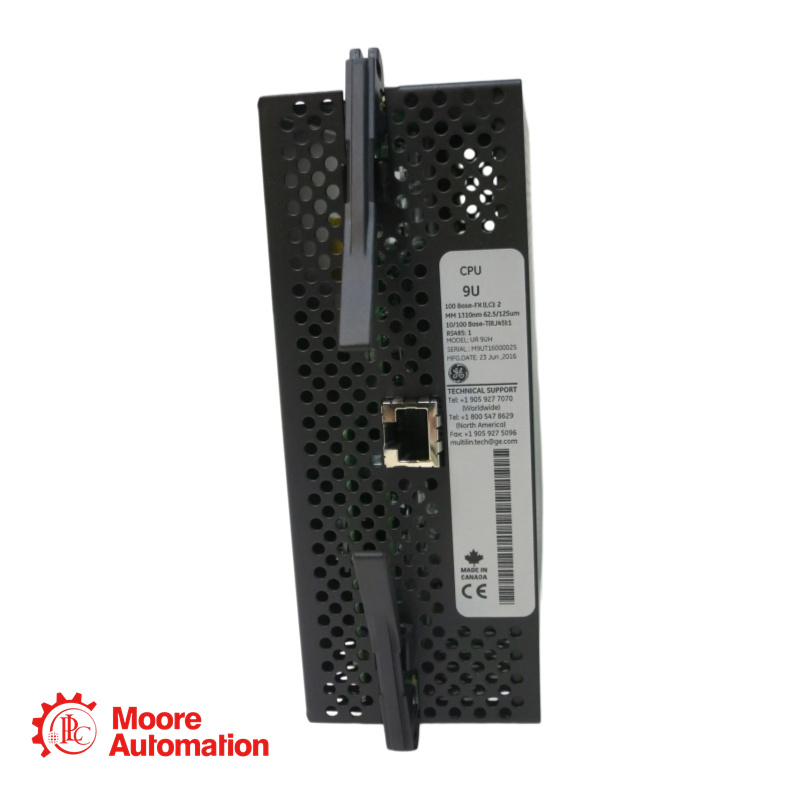

O GE Multilin UR 9UH (ou UR-9UH) é um módulo de CPU para a série de relés universais. É comumente usado em relés de gerenciamento de geradores G60. Este módulo é responsável pelo processamento de dados, comunicação e funções de proteção dos relés, e inclui interfaces RS485 e Ethernet (100BaseFx/100BaseT).

Parâmetro - Módulo da CPU

UR 9UH

Tipo de produto: Módulo de CPU
Compatibilidade: Série GE Multilin UR (Relés Universais)
Portas de comunicação: Ethernet 10/100Base-T (RJ45), serial RS485, fibra óptica 100Base-FX.
Protocolos suportados: IEC 61850, DNP3, Modbus, IEEE C37.118
Tempo de resposta:< 5 ms
Temperatura de operação: -40 °C a +70 °C
Temperatura de armazenamento: -40 °C a +85 °C

PERGUNTAS FREQUENTES - Módulo da CPU

UR 9UH

P: Qual é a função do UR 9UH em um sistema de proteção de gerador G60?
A UR-9UH é a unidade central de processamento da plataforma Universal Relay (UR). Ela é responsável por executar algoritmos de proteção, lógica de controle em tempo real e gerenciar toda a comunicação de dados entre o relé e o sistema SCADA/DCS. Processa entradas de módulos TC/TP e emite comandos de disparo com base na lógica configurada, garantindo tempos de resposta abaixo do ciclo para condições de falha do gerador.

P: O UR 9UH é compatível com módulos CT/VT mais antigos ou com outros equipamentos da série UR?
Esta é uma consideração crítica de engenharia. O UR-9UH faz parte da "nova" geração de hardware UR. Ele é compatível apenas com os módulos CT/VT mais recentes (códigos de pedido 8F a 8R), que geralmente possuem etiquetas azuis. Se você tentar usar uma CPU UR 9UH com um módulo CT/VT de geração anterior (por exemplo, 8A-8D), o relé não funcionará e exibirá um erro de incompatibilidade de hardware ou erro de DSP.

P: Quais interfaces de comunicação estão disponíveis e quais protocolos são suportados para integração?
O UR 9UH apresenta um conjunto robusto de interfaces de comunicação, incluindo:
1 porta serial RS485 (Modbus RTU/DNP3)
2 portas Ethernet de fibra óptica LC multimodo 100BaseFX
1 porta Ethernet RJ45 de cobre 100BaseT
Ele suporta protocolos padrão da indústria essenciais para a integração de sistemas de energia: IEC 61850 (Ed. 1 e 2), DNP3 (Serial e TCP/IP), Modbus RTU/TCP e IEEE C37.118 para sincrofasores. As múltiplas portas de fibra permitem topologias de rede redundantes (por exemplo, PRP/HSR) para garantir comunicação sem falhas em subestações de missão crítica.

P: Quais são as tolerâncias ambientais para este módulo?
O UR 9UH foi projetado para ambientes severos de subestações e instalações industriais. Certificado pelas normas IEEE 1613 e IEC 60255, opera de forma confiável em uma faixa de temperatura de -40 °C a +70 °C (-40 °F a +158 °F). Essa ampla faixa garante a estabilidade da CPU mesmo em painéis de relés externos sem aquecimento ou em salas de geradores com altas temperaturas.

Comparação de modelos - Módulo de CPU

Recurso

UR-9UH

Processadores legados (ex: 9C, 9D)

Indicador de rótulo

Etiqueta Azul (Nova Geração)

Etiqueta vermelha/branca (geração antiga)

Compatibilidade de firmware

Versão 4.0x e superior

V3.4x e versões anteriores

Compatibilidade do módulo CT/VT

Somente para as séries 8F-8R (Diagnóstico Avançado)

Somente as séries 8A-8D

Opções de Ethernet

100BaseFX (Fibra LC) + 100BaseT (RJ45)

10BaseF (Fibra ST) / 10BaseT

Capacidade de comutação gerenciável

Compatível com CPU 9S (Opção de Switch Gerenciável)

Não suportado

Suporte para IEC 61850 Ed. 2

Sim (depende do firmware)

Limitado/Não

Classificação Ambiental

-40°C a +70°C

Normalmente de 0°C a +60°C (varia conforme o modelo)
