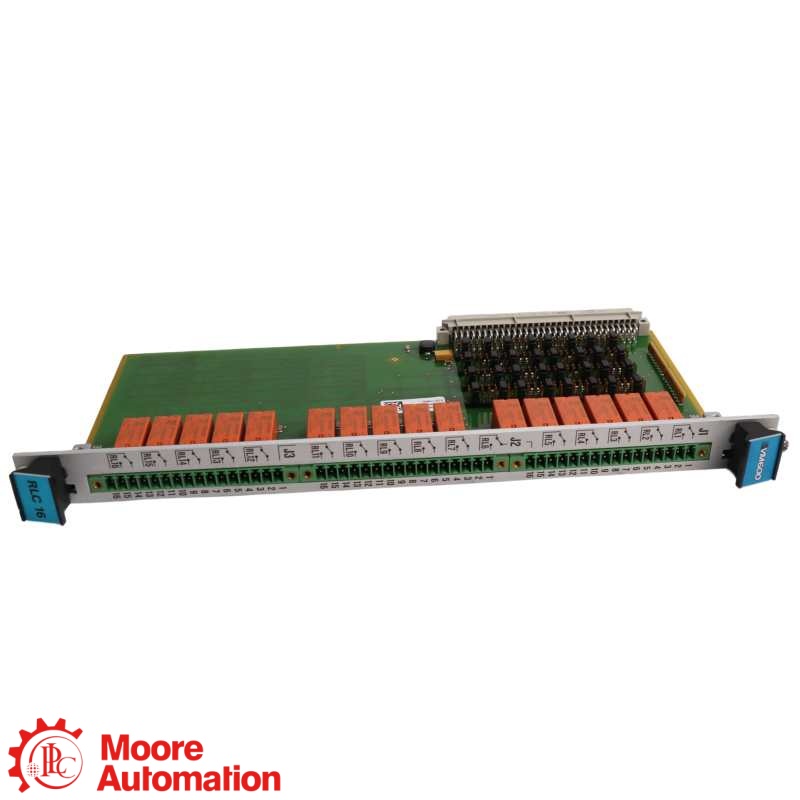

Placa de relés Vibro-Meter RLC16 200-570-000-012 VM600
Placa de relés Vibro-Meter RLC16 200-570-000-012 VM600
Placa de relés Vibro-Meter RLC16 200-570-000-012 VM600

Placa de relés Vibro-Meter RLC16 200-570-000-012 VM600

Vibrômetro RLC16 200-570-000-012

RLC16 200-570-000-012

O RLC16 200-570-000-012 Trata-se de uma placa de relés Meggitt Vibro-Meter VM600 com 16 relés de comutação. Confirme o PNR exato, a versão do hardware, o tipo de rack, os jumpers de estado do relé, a fiação dos terminais e as classificações de carga antes da substituição.

ALTURA262 mm (6U)
LARGURA20 mm
PROFUNDIDADE125 mm
PESO0,30 kg aproximadamente.
FABRICANTEVibrômetro Meggitt
CONDIÇÕES / GARANTIAProduto novo e original · Garantia de um ano
CERTIFICAÇÃO ISOProduto com certificação ISO
VERIFICAÇÃO● Fotos e vídeos do produto fornecidos mediante solicitação.
SOLICITE UM ORÇAMENTO
BUSCA DE MODELOSEncontre um número de peça específicoAbra diretamente a página do produto Moore Automation mais adequado.
VIBRÔMETRO ● Placa de relé RLC16
Vibro-Meter RLC16

RLC16 200-570-000-012

200-570-000-012 · VERSÃO PADRÃO

É necessário verificar exatamente o PNR do RLC16, a versão do hardware e a configuração do rack.

FUNÇÃO DO MÓDULO
RLC16 200-570-000-012 Trata-se de uma placa de relés Meggitt Vibro-Meter VM600 com 16 relés reversíveis para saídas de alarme adicionais de proteção de máquinas.
NOTA DE CONFIGURAÇÃO
Para RLC16 200-570-000-012Antes de substituir o produto, confirme o PNR completo, a versão do hardware, o slot do rack traseiro ABE04x ou ABE056, os jumpers de estado do relé, a fiação dos terminais e as classificações de carga.
👩‍💼
QUER O MELHOR PREÇO?
Frida
Líder de Vendas 🏆
E-MAILvendas5@mooreplc.com WHATSAPP+86 153 5940 8275
CARACTERÍSTICAS DE REFERÊNCIA DO FABRICANTE

Especificações técnicas

Vibrômetro Meggitt ↗
Placa de relé RLC16

Dados de engenharia em resumo

Clique em “+” para expandir e ver mais especificações.

ALTURA262 mm (6U)
LARGURA20 mm
PROFUNDIDADE125 mm
PESO0,30 kg aproximadamente.
Dados de referência oficiais da família de vibrometros Meggitt.
Verificação oficial do produtoVerifique a referência completa do pedido. RLC16 200-570-000-012, incluindo o PNR, versão do hardware, tipo de rack, jumpers de estado do relé, classificações de contato, fiação do terminal e documentação do sistema instalado antes da substituição.
INFORMAÇÕES GERAIS−
Marca/linha de produtosVibro-Megômetro Meggitt
Número do pedidoRLC16 200-570-000-012
Tipo de produtoPlaca de relés VM600 com 16 relés de comutação
Família de sistemasRLC16 / VM600
Função do móduloPlaca de expansão de relés opcional para sistemas de proteção de máquinas VM600
Características do reléÉ necessário verificar exatamente o PNR do RLC16, a versão do hardware e a configuração do rack.
Temperatura de operação−25 a +65 °C
Temperatura de armazenamento−40 a +85 °C
Umidade operacional0 a 90% sem condensação
Fonte de energia+5 VCC do rack VM600; 40 mA por relé
Dados físicos e ambientais+
Altura / largura / profundidade262 × 20 × 125 mm
Temperatura de operaçãoTemperatura de operação: −25 a +65 °C; temperatura de armazenamento: −40 a +85 °C.
Peso/umidade0,30 kg aprox.; 0 a 95% sem condensação durante o armazenamento
Integração de relés e racks+
Função do móduloPlaca de expansão de relés opcional para sistemas de proteção de máquinas VM600
Racks compatíveisVM600 ABE04x ou ABE056
arranjo de revezamento16 relés; cada um fornece contatos COM, NF e NA.
Conexões externasConectores de parafuso J1, J2 e J3 na parte traseira do rack
Seleção do estado do reléNormalmente energizado ou normalmente desenergizado, selecionável por jumper.
Pedido e ciclo de vida+
A especificação oficial Meggitt DS 268-081 lista o PNR padrão RLC16 como 200-570-000-1Hh; Hh identifica a versão do hardware. Verifique a revisão exata instalada antes de substituir o hardware.
Perguntas frequentes

Perguntas mais frequentes dos compradores

O que é RLC16 200-570-000-012?+

RLC16 200-570-000-012 A placa de relés VM600 fornece 16 saídas de relé reversíveis para aplicações de proteção de máquinas.

Quantos relés são fornecidos por RLC16 200-570-000-012?+

RLC16 200-570-000-012 Fornece 16 relés, cada um com contatos COM, NF e NA.

O que o código de encomenda completo deve confirmar? RLC16 200-570-000-012?+

RLC16 200-570-000-012 Requer que o PNR completo, incluindo o sufixo da versão de hardware Hh, corresponda à placa instalada.

Qual a compatibilidade de rack que se aplica a RLC16 200-570-000-012?+

RLC16 200-570-000-012 É instalado na parte traseira de um rack VM600 ABE04x ou ABE056 e se conecta ao backplane.

Quais conexões devem ser verificadas? RLC16 200-570-000-012?+

RLC16 200-570-000-012 Requer confirmação da fiação dos terminais J1, J2 e J3, das cargas dos relés e do estado dos relés selecionados por jumper.

Pode RLC16 200-570-000-012 Será substituído por um cartão de aparência semelhante?+

RLC16 200-570-000-012 A substituição não deve ser feita até que o PNR completo, o tipo de rack, as classificações de contato, a fiação dos terminais e a configuração do estado do relé sejam verificados.

Que informações devem ser fornecidas ao fazer o pedido? RLC16 200-570-000-012?+

RLC16 200-570-000-012 O pedido deve incluir o PNR completo, fotos da placa de identificação, tipo de rack, versão do hardware, fiação dos relés e requisitos de carga.

CONTATE UM ESPECIALISTA EM PRODUTOS

Verifique sua configuração com o Frida.

Compartilhe o código de pedido completo, o rack instalado, as versões dos módulos, a fiação de comunicação e os detalhes da aplicação para verificação de compatibilidade, disponibilidade e prazo de entrega.

ESCOLHA UM MÉTODO DE CONTATO DIRETO
FICHA DE DADOS

Ficha técnica oficial para
RLC16 200-570-000-012

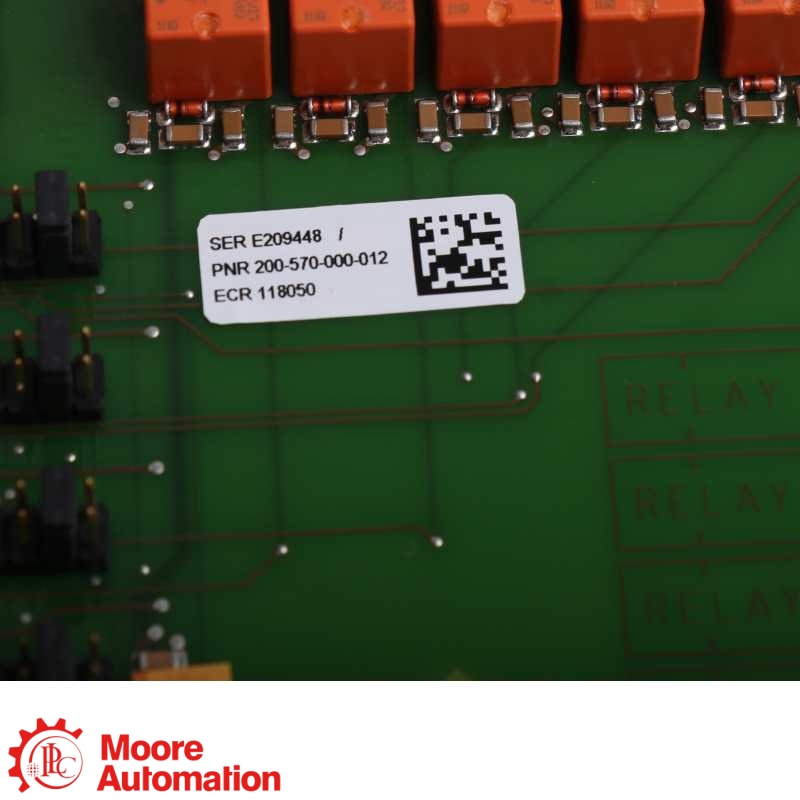

A Meggitt DS 268-081 identifica o RLC16 200-570-000-012 como um PNR de placa de relé VM600 de versão padrão com sufixo de versão de hardware 12.

Meggitt Vibro-Meter RLC16

O documento oficial Meggitt DS 268-081 aborda a placa de relés VM600 RLC16, suas especificações, instalação em rack, limites ambientais e estrutura de pedidos.

BAIXAR DOCUMENTAÇÃO OFICIAL

Entre em contato para obter suporte.

Envie o modelo completo, a quantidade e sua dúvida técnica ou de compra.

A identidade e as especificações do produto são baseadas no documento oficial Meggitt DS 268-081; verifique o PNR exato e a versão do hardware antes de substituir o produto.

IDENTIFICAÇÃO DO MODELO RLC16

Como o RLC16 200-570-000-012 está estruturado

Vibro-Megômetro Meggitt é a linha de produtos; RLC16 identifica a placa VM600 de 16 relés; e RLC16 200-570-000-012 é a referência completa fornecida para a compatibilidade do sistema instalado.

Vibro-Megômetro Meggitt · LINHA DE PRODUTOS
Placa de relé RLC16Sistema de proteção de máquinas VM600 · FAMÍLIA DE MÓDULOS
NÚMERO DO PEDIDO

RLC16 · 200-570-000-012

RLC16 indica a placa de 16 relés; 200-570-000 identifica a família de produtos da versão padrão; 12 é o sufixo da versão de hardware Hh.

FUNÇÃO DO CARTÃO

16 relés de comutação · terminais de parafuso

O RLC16 é instalado na parte traseira de um rack VM600 ABE04x ou ABE056 e fornece contatos COM, NC e NA para cada relé.

AVALIAÇÕES OFICIAIS

250 VCA · 5 ACA · Capacidade máxima de interrupção de 1250 VA

O estado do relé é normalmente energizado ou normalmente desenergizado pela seleção do jumper. Confirme o rack, a fiação, as cargas e a versão do hardware instalado.

Verificação de compatibilidade: antes da substituição, verifique o PNR completo 200-570-000-012, a versão do hardware, o rack ABE04x ou ABE056, os jumpers de estado do relé, a fiação dos terminais e as classificações de carga.
ÁREAS DE APLICAÇÃO

Mapa mental da aplicação para RLC16 200-570-000-012

Relés de proteção de máquinas16 saídas de relé reversíveis para alarmes e lógica de desligamento.
Instalação em rack VM600Instale na parte traseira do ABE04x ou ABE056 e confirme a compatibilidade com o backplane.
CENTRAL DE APLICAÇÕESRLC16 200-570-000-012Placa de expansão VM600 com 16 relés
Conexões com terminais de parafusoJ1, J2 e J3 expõem os contatos COM, NC e NA do relé.
Verificação de SubstituiçãoConfirme o PNR 200-570-000-012, a versão do hardware, o tipo de rack, os jumpers, a fiação dos terminais e as classificações de carga.
