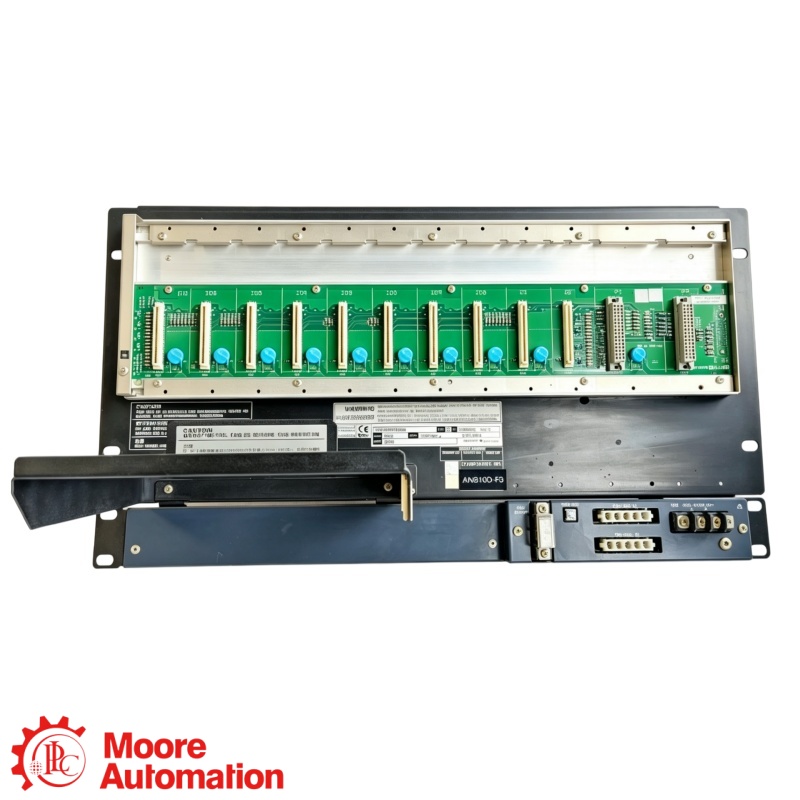

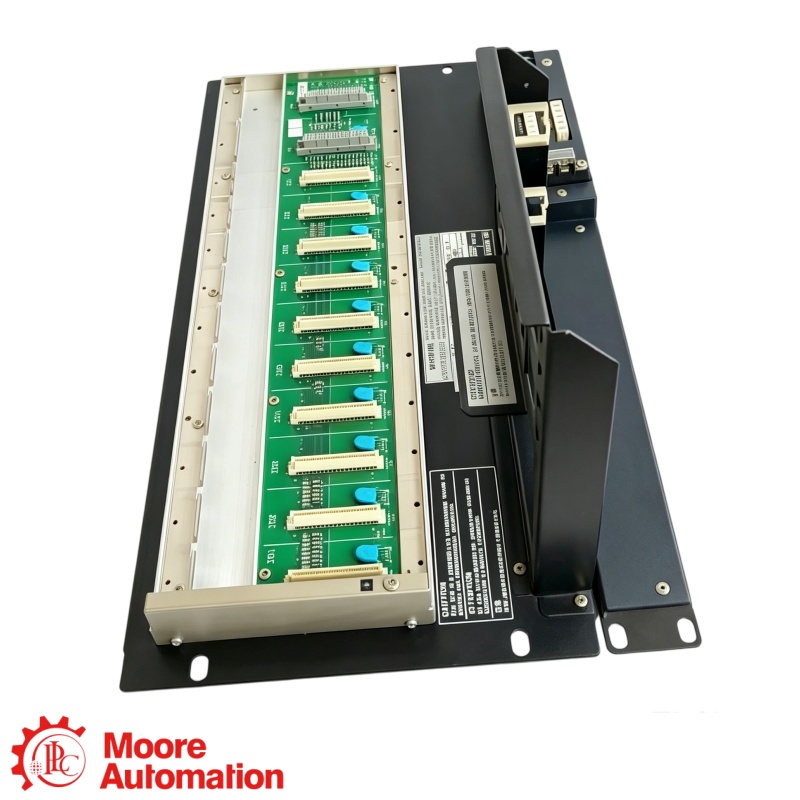

Unidade de Controle de Campo Yokogawa AFV10S

AFV10S O LFS1500 é a Unidade de Controle de Campo (FCS) da Yokogawa para Vnet/IP e FIO, em uma Estação de Controle de Campo (FCS) para montagem em rack de 19 polegadas. Ele conecta a FCS às Unidades de Nó de barramento ESB/ER aplicáveis; o sufixo completo, a função de controle LFS1500 e a configuração CENTUM instalada devem corresponder antes do uso.

AFV10S É especificado para Vnet/IP com redundância dupla e FIO, e uma instalação em rack de 19 polegadas. Confirme os barramentos Vnet/IP, o arranjo FIO/Unidade de Nó, as conexões de barramento ESB ou ER e o sufixo exato, pois AFV10S Não se trata de um rack de E/S genérico independente.

A especificação da Yokogawa exige a função de controle LFS1500 para a Estação de Controle de Campo. Para a configuração de E/S da turbomáquina citada, AFV10S Suporta até 8 módulos (4 conjuntos redundantes duplos) e 4000 palavras/FCS; o pacote de expansão de nós LFS1550-V11 pode estender isso para até 16 módulos (8 conjuntos).

AFV10S Os códigos de sufixo distinguem a alimentação de 100–120 V CA, 220–240 V CA ou 24 V CC, bem como as opções básicas, de conformidade com o padrão ISA G3 ou de proteção contra explosão. Para pedidos e verificações de compatibilidade, deve-se utilizar o sufixo codificado completo, e não apenas o modelo base.

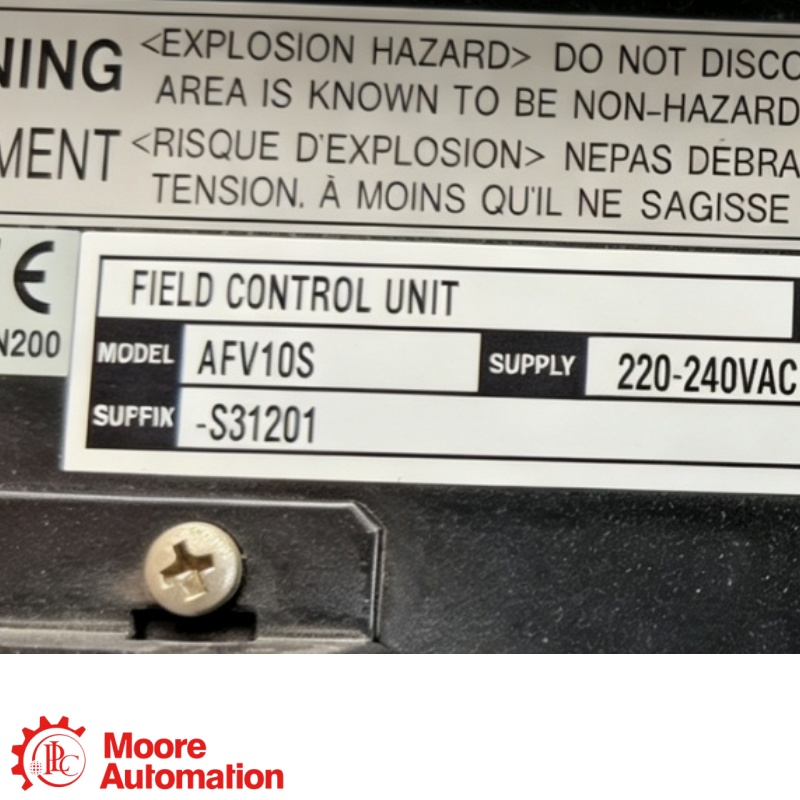

Confirme a placa de identificação completa e o modelo, a posição no rack de 19 polegadas, a alimentação selecionada, o aterramento, a fiação Vnet/IP/FIO, as conexões da Unidade de Nó e do barramento ESB/ER, a função do LFS1500, as condições ambientais e o registro de desligamento/backup. Se forem instalados módulos com barreiras integradas, a Yokogawa especifica o kit de divisórias isolantes T9083ND.

Para SEM em Vnet/IP, a Yokogawa afirma que AFV10S Deve ser do estilo 2 ou posterior. Verifique o número do estilo na etiqueta do componente e consulte os requisitos de versão do SEM e do CENTUM antes de colocar o produto em funcionamento; não presuma a compatibilidade apenas com base no modelo base.

Forneça o completo AFV10S Sufixo, estilo/revisão, códigos de alimentação e proteção, função LFS1500, FCS instalado e posição no rack, fotos da Vnet/IP/FIO e da Unidade de Nó, quantidade e destino. Utilize a folha de dados oficial do Yokogawa GS 33K50E30-50E para confirmar a configuração solicitada.
