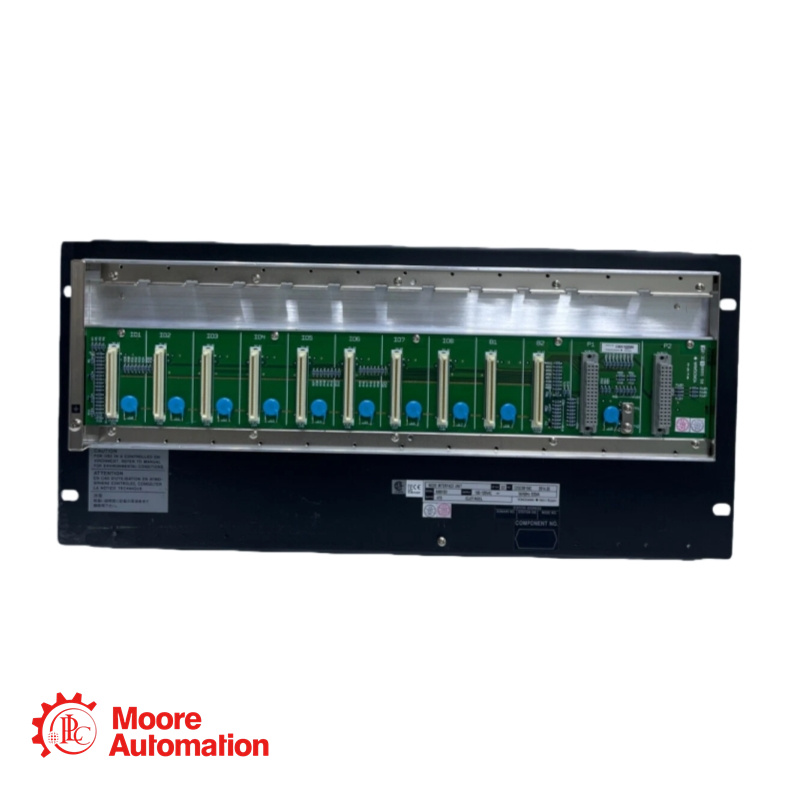

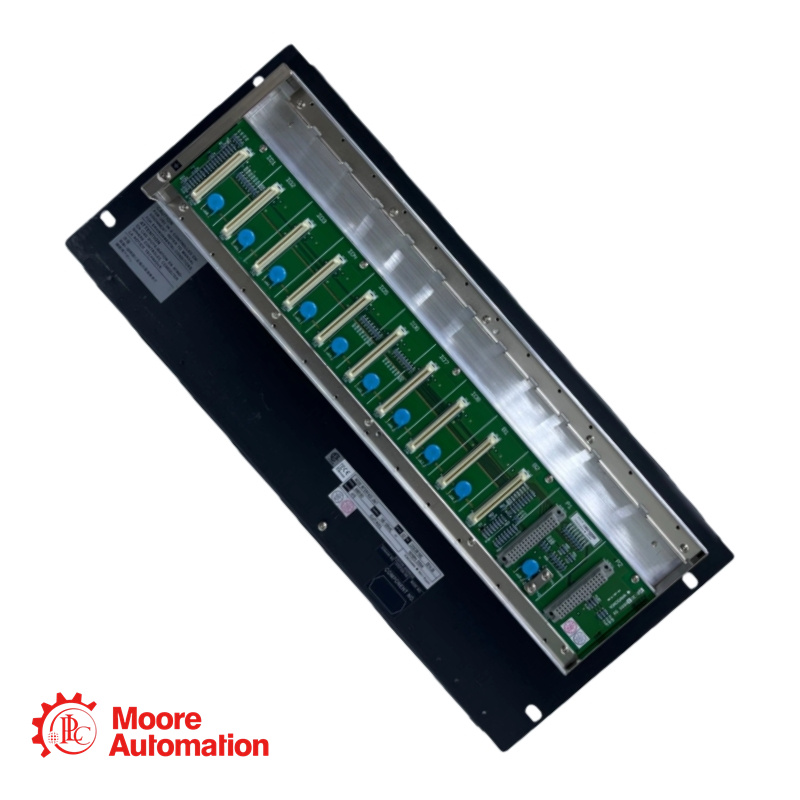

Unidade de nó de barramento Yokogawa ANB10D-415/CU2N ESB

Descrição

Especificação

O ANB10D-415/CU2N é uma robusta Unidade de Nó de Barramento ESB com redundância dupla, projetada para interligar sinais de E/S de campo com uma Unidade de Controle de Campo no sistema FIO da Yokogawa. Suporta alimentação com redundância dupla (24 V CC indicados), acomoda até 8 módulos de E/S e vem com duas unidades de conector de barramento ESB para comunicação confiável. Esta unidade para montagem em rack atende aos padrões internacionais de segurança e EMC e é adequada para integração em ambientes de controle industrial baseados em Vnet/IP e Vnet.

Configuração da fonte de alimentação: Fonte de alimentação com redundância dupla
Tensão e tipo da fonte de alimentação: Fonte de alimentação de 24 V CC (com base no código de sufixo "4" em "-415")
Código de sufixo (primário): 4: fonte de alimentação de 24 V CC
Código de sufixo (secundário): 1: Fonte de alimentação CA de 100-120 V (Observação: a estrutura do código de sufixo "-415" indica que a fonte de alimentação primária é "4" para 24 V CC, embora esclarecimentos adicionais possam ser necessários para a configuração exata de alimentação dupla)
Código de sufixo (classe de proteção): 5: Tipo básico sem proteção contra explosão
Códigos de sufixo opcionais disponíveis: 6: Com opção ISA Standard G3, opção de temperatura (-20 °C a 70 °C) e sem proteção contra explosão; 7: Com opção ISA Standard G3 e sem proteção contra explosão; E: Tipo básico com proteção contra explosão; F: Com opção ISA Standard G3, opção de temperatura (-20 °C a 70 °C) e proteção contra explosão; G: Com opção ISA Standard G3 e proteção contra explosão.
Código de opção: /CU2N: Unidade de conector para barramento ESB (Número da peça: S9562FA, quantidade: 2 peças)
Outros códigos opcionais disponíveis: /CU2T: Unidade de conexão com terminador para barramento ESB; /ATDOC: Manual de proteção contra explosão; /NDEL: Licença de software para expansão de nó (necessária para conexão com AFV10D, AFV30D, AFV40D, AFF50D)
Conectável à Unidade de Controle de Campo (FCU) via: Barramento ESB, requer Módulo Acoplador de Barramento ESB (EC401 ou EC402) instalado nos slots 7/8 da FCU.
Número máximo de módulos de E/S instaláveis: 8
Configuração típica dos módulos: Módulo de alimentação (PW481, PW482 ou PW484): 2 módulos para configuração com redundância dupla; Módulo escravo da interface de barramento ESB (SB401): 2 módulos para configuração com redundância dupla; Módulos de E/S: até 8
Consumo de energia elétrica (24 V CC): 5,5 A
Consumo de energia elétrica (100-120 V CA): 200 VA, 120 W
Consumo de energia elétrica (220-240 V CA): 230 VA, 120 W
