Unidade de nó de barramento Yokogawa ANB10D-415/CU2N/NDEL ESB

Descrição

Especificação

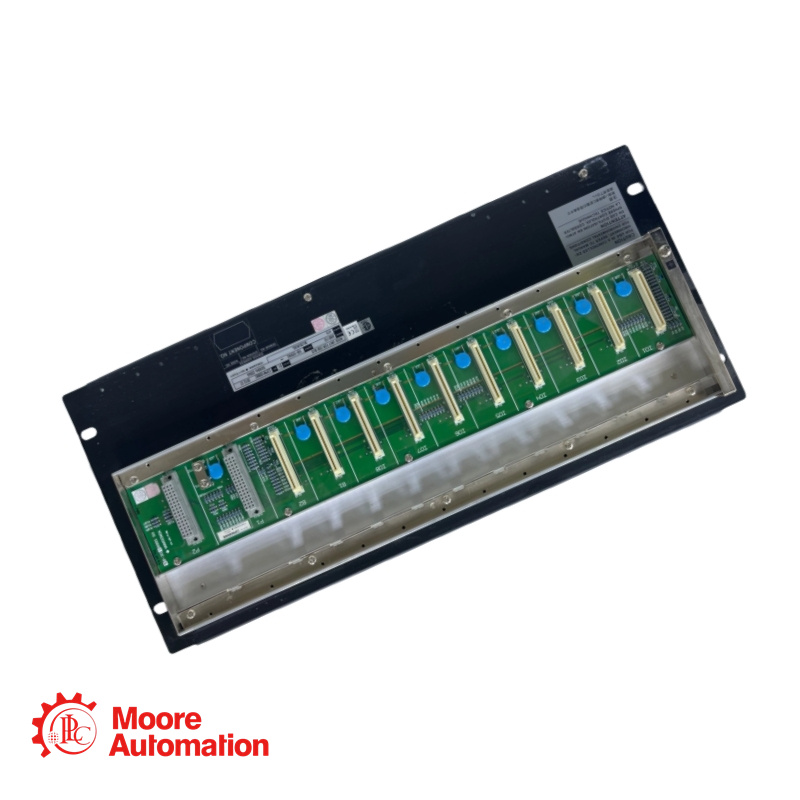

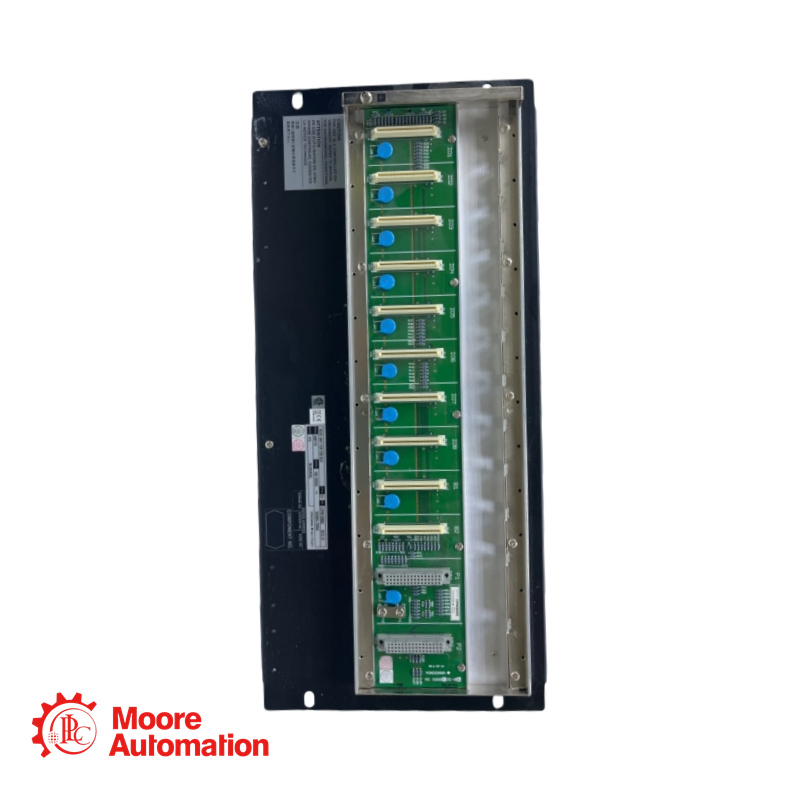

O ANB10D-415/CU2N/NDEL é uma Unidade de Nó de Barramento ESB com redundância dupla, projetada para comunicação segura de E/S em campo com as Unidades de Controle de Campo (FCUs) da Yokogawa, apresentando licenciamento obrigatório de expansão de nó para compatibilidade com modelos específicos de FCU. Equipado com capacidade de alimentação CC de 24 V com redundância dupla, conectores de barramento ESB duplos e suporte para até 8 módulos de E/S, garante integração confiável em sistemas de controle baseados em FIO. Projetada para ambientes industriais, esta unidade para montagem em rack atende aos rigorosos padrões internacionais de segurança e EMC e inclui licenciamento de software essencial para conectividade de nó expandida.

Tensão e tipo da fonte de alimentação: Fonte de alimentação de 24 V CC (com base no código de sufixo "4" em "-415")
Código de sufixo (primário): 4: fonte de alimentação de 24 V CC
Código de sufixo (secundário): 1: Fonte de alimentação CA de 100-120 V (Observação: a estrutura do código de sufixo "-415" indica que a alimentação primária é "4" para 24 V CC; a configuração exata de alimentação dupla pode exigir verificação)
Código de sufixo (classe de proteção): 5: Tipo básico sem proteção contra explosão
Códigos de sufixo opcionais disponíveis: 6: Com opção ISA Standard G3, opção de temperatura (-20 °C a 70 °C) e sem proteção contra explosão; 7: Com opção ISA Standard G3 e sem proteção contra explosão; E: Tipo básico com proteção contra explosão; F: Com opção ISA Standard G3, opção de temperatura (-20 °C a 70 °C) e proteção contra explosão; G: Com opção ISA Standard G3 e proteção contra explosão.
Código de opção 1: /CU2N: Unidade de conector para barramento ESB (Número da peça: S9562FA, quantidade: 2 peças)
Código de opção 2: /NDEL: Licença de software para expansão de nó (obrigatória para conexão com AFV10D, AFV30D, AFV40D e AFF50D)
Outros códigos opcionais disponíveis: /CU2T: Unidade de conector com terminador para barramento ESB; /ATDOC: Manual de proteção contra explosão
Conectável à Unidade de Controle de Campo (FCU) via: Barramento ESB, requer Módulo Acoplador de Barramento ESB (EC401 ou EC402) instalado nos slots 7/8 da FCU.
FCUs compatíveis que requerem /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Número máximo de módulos de E/S instaláveis: 8
Configuração típica dos módulos: Módulo de alimentação (PW481, PW482 ou PW484): 2 módulos para configuração com redundância dupla; Módulo escravo da interface de barramento ESB (SB401): 2 módulos para configuração com redundância dupla; Módulos de E/S: até 8
Consumo de energia elétrica (24 V CC): 5,5 A
Consumo de energia elétrica (100-120 V CA): 200 VA, 120 W
Consumo de energia elétrica (220-240 V CA): 230 VA, 120 W
